产品名称：D363H-16C/25C不锈钢焊接蝶阀[ 2021-06-22 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片

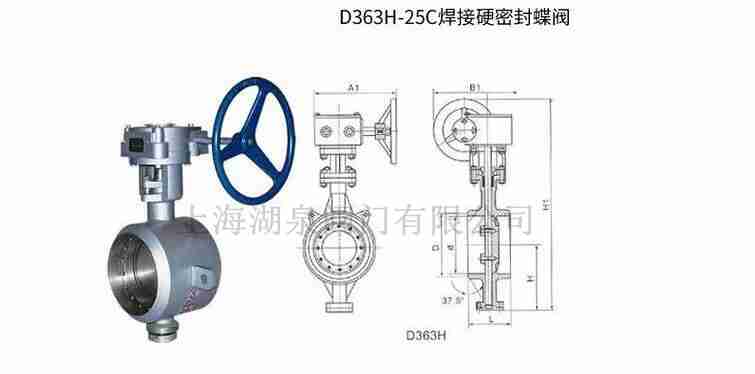

一、D363H-16C/25C不锈钢焊接蝶阀产品介绍
上海彩神购彩购彩大厅阀门有限公司D363H-16C/25C不锈钢焊接蝶阀阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。该蝶阀结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。
二、 D363H-16C/25C不锈钢焊接蝶阀特点
1、 采用偏心多层次密封结构。此设计使阀门用于高温高压工况。
2、 由于采用焊接结构，使阀门与管道连接达到永久性的零泄漏。
3、 此阀无法兰，对管道和保温包扎带来很大方便且美观。公称通经 主要尺寸 公称通经 主要尺寸 in DN(mm) L H1 H in DN(mm) L H1 H 4 100 190 270 370 18 450 330 535 820 5 125 200 295 390 20 500 350 560 900 6 150 210 308 416 24 600 390 630 980 8 200 230 370 530 28 700 430 670 1100 10 250 250 450 580 32 800 470 800 1300 12 300 270 465 630 36 900 510 850 1370 14 350 290 475 595 40 1000 550 880 1480 16 400 310 505 755 48 1200 630 1000 1690
上一篇：D963H-25电动焊接蝶阀 / 下一篇：d941w-1c电动通风蝶阀DN600厂家
阀门资讯

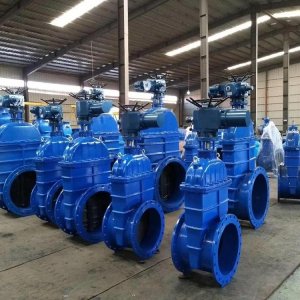

大口径电动闸阀生产厂家
